Infrapunainen anturi: Kattava sanasto

Mikä on infrapunainen anturi?

Infrapunainen (IR) -anturi, jota usein kutsutaan passiiviseksi infrapunaiseksi anturiksi (PIR-anturi), on elektroninen laite, joka havaitsee infrapunaisesta säteilystä, jonka esineet lähettävät tai heijastavat havaintoalueellaan. Toisin kuin aktiiviset anturit, PIR-anturit eivät lähettä energiaa havaitsemiseen; sen sijaan ne passiivisesti tuntevat infrapunaisesta säteilyn muutokset ympäristössä. Nämä ominaisuudet tekevät IR-antureista energiatehokkaita ja ihanteellisia akku- tai aurinkovoimalla toimiviin laitteisiin, kuten riistakameroihin.

PIR-anturit ovat integraaleja monissa sovelluksissa, mukaan lukien turvajärjestelmät, liikkeentunnistusvalaistus ja villieläinten riistakamerat. Kyky havaita liikkeitä ja lämpötilavaihteluita ilman fyysistä kosketusta tekee niistä korvaamaton skenaarioissa, jotka vaativat ei-invasiivista seurantaa.

Miten infrapunaiset anturit toimivat

Infrapunaiset anturit toimivat kyvynsä perusteella havaita infrapunaisesta säteilyn muutokset, jotka aiheutuvat lämpötilavaihteluista tai liikkeestä. Alla on yksityiskohtainen selitys niiden toimintaperiaatteista:

1. Infrapunaisen säteilyn perusteet

• Jokainen esine, jonka lämpötila on absoluuttista nollaa korkeampi, lähettää sähkömagneettista säteilyä infrapunaisessa spektrissä.
• Ihmiset ja eläimet lähettävät erilaisia määriä infrapunaisesta säteilystä kehon lämmön takia, joka on havaittavissa IR-antureilla.

2. Pyroelektrinen elementti

• IR-anturin ydin on pyroelektrinen tunnistuselementti, materiaali, joka on herkkä infrapunaiselle säteilylle.
• Elementti havaitsee differentiaaliset muutokset infrapunaisessa säteilylle ja muuntaa ne sähköisiksi signaaleiksi.

3. Differentiaalinen signaalin havaitseminen

• Liikkeentunnistusta varten anturi käyttää kahta tai useampaa pyroelektristä elementtiä, jotka on järjestetty pareittain.
• Kun esine liikkuu anturin havaintoalueella, se aiheuttaa muutoksen infrapunaisessa säteilylle, jonka elementit havaitsevat.
• Nämä vaihtelut luovat sähköisen signaalin kuvion, joka laukaisee liitetyn laitteen (esim. riistakameran tai valon).

4. Fresnel-objektiivi ja säteilyalueet

• Fresnel-objektiivia käytetään usein infrapunaisen säteilyn fokusointiin pyroelektriseen anturiin.
• Objektiivi jakaa anturin näkökentän useisiin alueisiin, mikä parantaa havaitsemisen tarkkuutta.
• Kun lämmin esine liikkuu näiden alueiden välillä, anturi rekisteröi säteilyn muutokset, mahdollistaen tarkan liikkeentunnistuksen.

Infrapunaisten anturien avainkomponentit

1. Pyroelektrinen tunnistuselementti

• Muuntaa infrapunaisesta säteilyn sähköisiksi signaaleiksi.
• Herkkä lämpötilan ja liikkeen muutoksille.

2. Fresnel-objektiivin ryhmä

• Fokusoi infrapunaisen säteilyn anturiin.
• Laajentaa havaintoaluetta ja luo useita havaintoalueita.

3. Suojakotelo

• Suojaa anturia pölyltä, vedeltä ja fyysiseltä vauriolta.
• Yleisesti suunniteltu kestämään ulkoilmaa.

4. Elektroninen piiri

• Vahvistaa ja prosessoi anturin signaaleja.
• Integroituu muiden järjestelmien kanssa, kuten kameroihin tai hälytyksiin.

Infrapunaisten anturien sovellukset

Infrapunaiset anturit ovat monipuolisia ja laajalti käytettyjä eri teollisuuksissa. Alla on joitakin keskeisiä sovelluksia:

1. Liikkeentunnistus

• Turvajärjestelmät: Havaita tunkeutumisia ja laukaista hälytykset.
• Automaattinen valaistus: Aktivoi valot liikkeentunnistuksen perusteella, mikä säästää energiaa.

2. Villieläinten seuranta ja riistakamerat

• PIR-anturit riistakamerassa havaitsevat eläinten liikkeitä, aktivoimalla kameran kuvien tai videoiden tallentamiseen.
• Ominaisuudet, kuten säädettävä herkkyys ja laukaisuvälit, minimoivat väärät laukaukset ja optimoivat suorituskykyä.

Esimerkki käyttötapauksesta

• Riistakamera, joka on varustettu PIR-anturilla, sijoitetaan villieläinten polulle.
• Kun eläin tulee havaintoalueelle, anturi aktivoi kameran kuvan tai videon tallentamiseen.
• Herkkyysasetuksia voidaan säätää pienten eläinten tai ympäristötekijöiden, kuten tuulen, ignoreamiseksi.

3. Energianhallinta

• PIR-anturit älykkäissä kodeissa optimoivat energiankäyttöä aktivoimalla järjestelmät vain tarvittaessa.

4. Teollisuuden seuranta

• Käytetään koneiden seurantaan, havaitsemalla toimintahäiriöitä tai ylikuumenemista.

5. Lämpötilan mittaus

• Kosketuksettomat lämpömittarit ja lämpökamera käyttävät PIR-antureita lämpötilan mittaamiseen.

Tekniset tiedot

Infrapunaisten anturien edut

• Energiatehokkuus: Ihanteellinen matalatehoisille laitteille, kuten riistakameraille.
• Kustannustehokkuus: Edullisia ja laajalti saatavilla.
• Ei-invasiivinen: Havaitsee liikkeitä ja lämpöa ilman fyysistä kosketusta.
• Luotettava: Toimii tehokkaasti vaihtelevissa valaistusolosuhteissa.
• Monipuolinen: Sopii sisä- ja ulkokäyttöön.

Infrapunaisten anturien rajoitukset

• Väärät hälytykset: Laukaistaan ympäristötekijöiden, kuten auringonvalon tai tuulen, takia.
• Ympäristöherkkyys: Suorituskyky voi heikentyä kuumissa, kosteissa olosuhteissa.
• Rajoitettu erottelu: Vaikeuksia erottaa esineitä, joilla on samanlainen lämpötila.

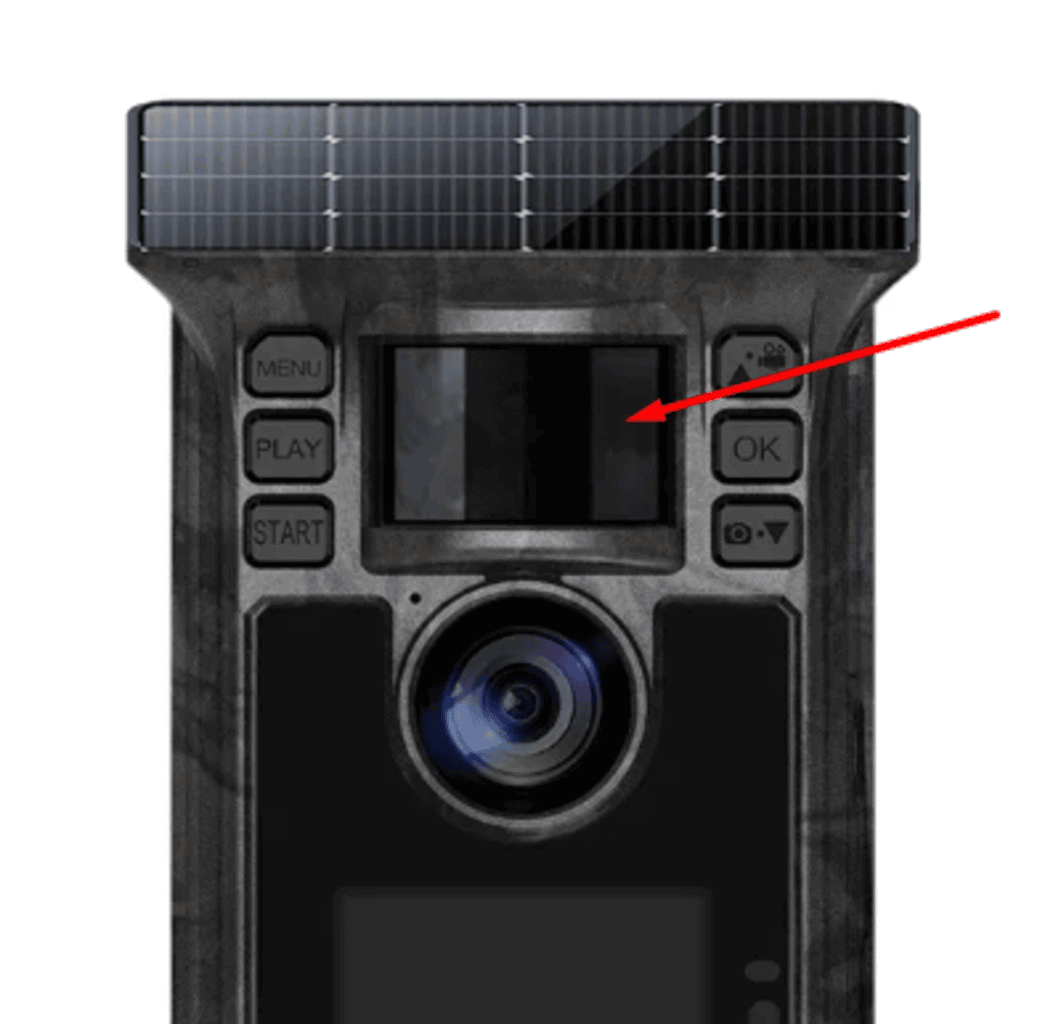

Infrapunaiset anturit riistakamerassa

1. Säädettävät asetukset

• Herkkyysasetukset: Mukauta havaitseminen tiettyihin ympäristöihin.
• Laukaisuväli: Mukauta aikaa peräkkäisten aktivoitumisten välillä akun ja tallennuksen säästämiseksi.

2. Asennusvinkit

• Asenna kamerat 2–3 metriä maanpinnan yläpuolelle optimaalista kattavuutta varten.
• Vältä suoraa auringonvaloa vähentääksesi vääriä hälytyksiä.
• Suuntaa anturit polkuja tai ruokinta-alueita kohti parempaa villieläinten havaitsemista varten.

3. Fresnel-objektiivin suunnittelu

• Määrittää havaintoalueen ja kulman.
• Edistyneen suunnittelun varmistavat tarkan alueen peiton tarkan liikkeentunnistuksen takaamiseksi.

Johtopäätös

Infrapunaiset anturit ovat korvaamattomia työkaluja modernissa tekniikassa, erityisesti liikkeentunnistuksessa ja lämpötilan mittauksessa. Niiden integrointi riistakameroihin, turvajärjestelmiin ja energianhallintalaitteisiin korostaa niiden monipuolisuutta ja tehokkuutta. Ymmärtämällä niiden komponentit, toimintaa ja sovelluksia, käyttäjät voivat optimoida niiden suorituskykyä tiettyihin tarpeisiin, olkoon kyse villieläinten valokuvauksesta tai kodin turvallisuudesta.

Ulkoilma- ja ammattikäyttäjille infrapunaisten anturien käytön hallinta riistakamerassa varmistaa tehokkaan seurannan ja ylivoimaiset tulokset.
